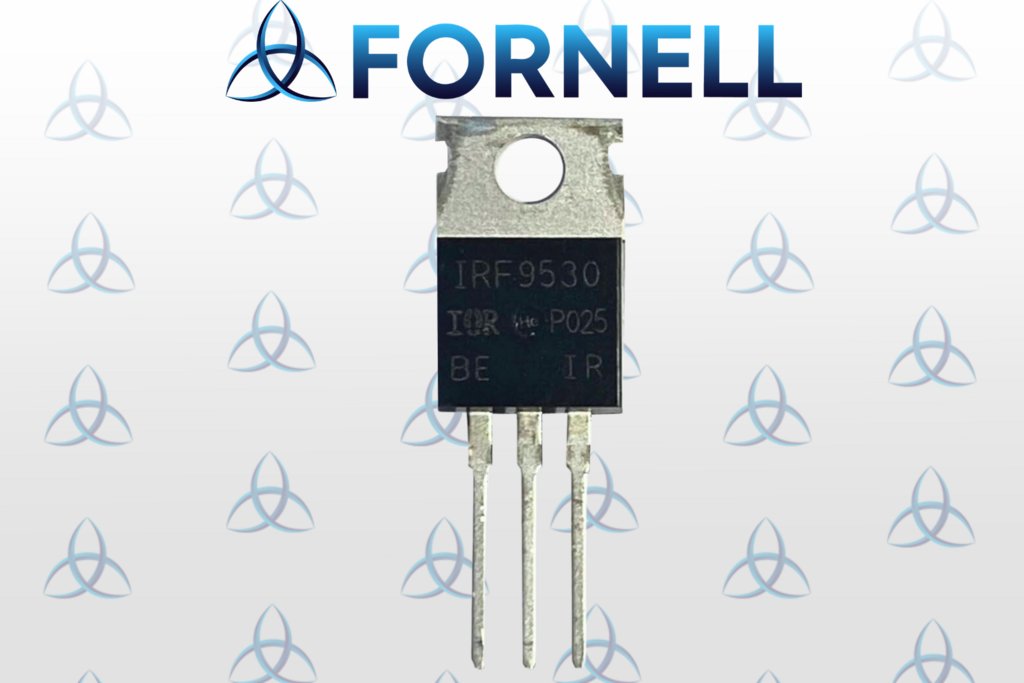

O Transistor MOSFET IRF9530 TO220 é um componente eletrônico de potência que pertence à família de dispositivos de comutação e amplificação utilizados em várias aplicações industriais e eletrônicas. Este MOSFET é do tipo P-channel, o que significa que é adequado para o controle de cargas negativas.
Especificações Técnicas:
Modelo: IRF9530
Tipo: MOSFET (Metal Oxide Semiconductor Field-Effect Transistor)
Polaridade: P-channel
Encapsulamento: TO-220
Tensão de Dreno-Fonte (Vds): 100V
Tensão de Porta-Fonte (Vgs): ± 20V
Corrente Contínua de Dreno (Id): 12A
Corrente Pulsada de Dreno (Idp): 48A
Resistência de Dreno-Fonte (Rds(on)): 0,270 ohms (máx.)
Potência Dissipada (Pd): 40W
Temperatura de Operação (Tj): -55°C a 175°C
Temperatura de Armazenamento (Tstg): -55°C a 175°C
Características e Funcionalidades:
O MOSFET IRF9530 TO220 é projetado para atuar como um interruptor controlado por tensão, permitindo o controle eficiente de corrente entre a fonte e o dreno.
Com sua alta corrente de dreno contínua e capacidade de corrente pulsada, é adequado para aplicações que exigem maior potência e dissipação de calor.
A resistência de dreno-fonte baixa (Rds(on)) minimiza as perdas de potência e torna-o mais eficiente em aplicações de alta potência.
A ampla faixa de temperatura de operação permite que o dispositivo funcione em condições extremas.
Aplicações:
O Transistor MOSFET IRF9530 TO220 é utilizado em várias aplicações industriais e eletrônicas, incluindo, mas não se limitando a:
Fontes de alimentação comutadas
Controle de motores
Inversores de frequência
Amplificadores de áudio de alta potência
Circuitos de comutação em fontes chaveadas
Dispositivos de controle de carga negativa
